【簡單介紹】 Z11H絲口閘閥適用溫度150(℃)壓力范圍2.5-16.0(Mpa)適用介質水,蒸汽,油品公稱通徑15-50(mm)主體材料碳鋼連接形式螺紋產品別名Z11H型鍛絲口閘閥適用范圍用于國防、科研、航天、電子、機械、冶金、石油，化工，能源、環保、生物醫藥、制冷、食品等各種領域. 【詳細說明】 一、Z11H絲口閘閥概述： 通徑（DN）：15-100mm
壓力（PN）：1.0MPa-1.6MPa
適用介質：水、蒸汽、油品
適用溫度：≤4250C

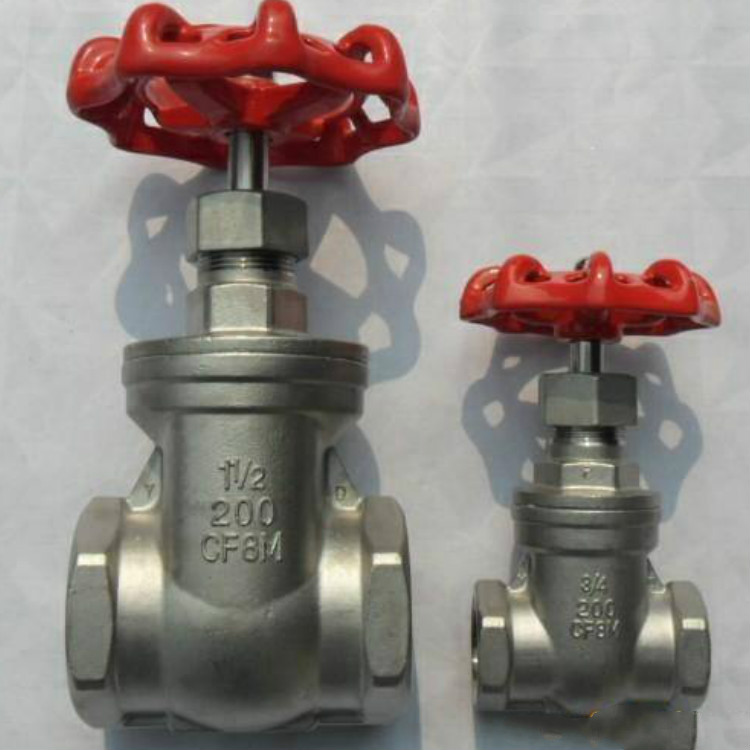

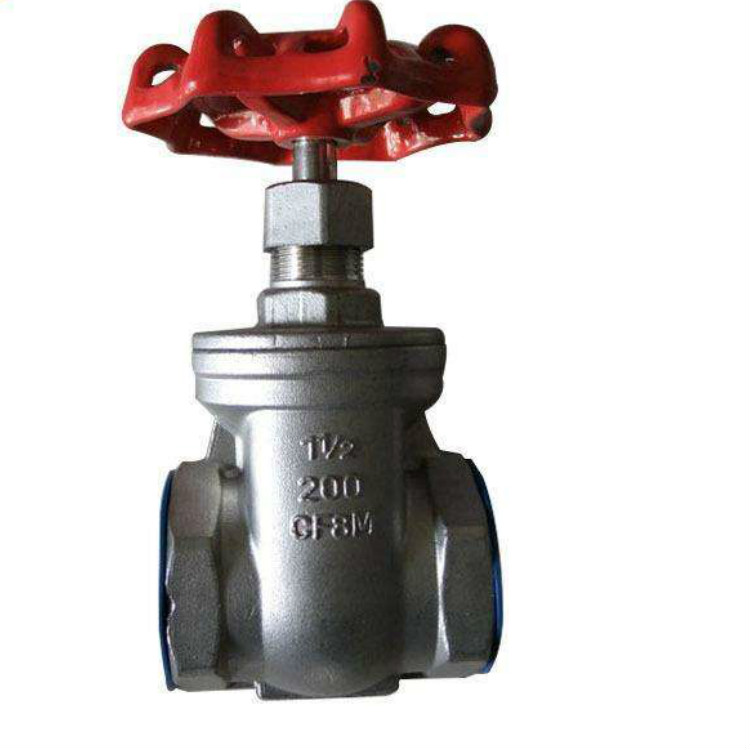

閥體材質：鑄鐵、球墨鑄鐵、銅、碳鋼、不銹鋼 二、Z11H絲口閘閥結構圖片：
三、Z11H絲口閘閥主要性能規范： 型號 | 公稱壓力PN（MPa） | 試驗壓力Ps（MPa） | 工作壓力P（MPa） | 工作溫度（℃） | 適用介質 | 殼體 | 密封 | P20 | P42 | Z11H-25 | 2.5 | 3.8 | 2.8 | 2.5 | 1.4 | ≤425 | 水、蒸汽、油品等非腐蝕性介質 | Z11H-40 | 4.0 | 6.0 | 4.4 | 4.0 | 2.3 | Z11H-64 | 6.4 | 9.6 | 7.0 | 6.4 | 3.7 | Z11H-100 | 10.0 | 15.0 | 11.0 | 10.0 | 4.4 | Z11H-160 | 16.0 | 24.0 | 17.6 | 16.0 | - |
四、Z11H絲口閘閥主要零部件材料： 零件名稱 | 閥體、閥蓋 | 閘板、閥座、閥桿 | 填料 | 閥桿螺母 | 手輪 | 材料 | 碳鋼 | 鉻不銹鋼 | 石墨石棉盤根或柔性石墨, | 銅合金 | 可鍛鑄鐵或球墨鑄鐵 |
五、Z11H絲口閘閥主要外形及連接尺寸： 公稱通徑DN（mm） | L | L1 | H | H1 | D0 | d | D | kg | 15 | 80 | 16 | 142 | 155 | 100 | 10 | 34 | 1.9 | 20 | 90 | 18 | 143 | 160 | 100 | 13 | 40 | 2.0 | 25 | 100 | 22 | 164 | 186 | 120 | 18 | 50 | 3.3 | 32 | 120 | 22 | 187 | 216 | 140 | 24 | 58 | 4.8 | 40 | 130 | 24 | 215 | 250 | 160 | 29 | 66 | 6.7 | 50 | 140 | 25 | 233 | 276 | 180 | 37 | 78 | 9.6 |
