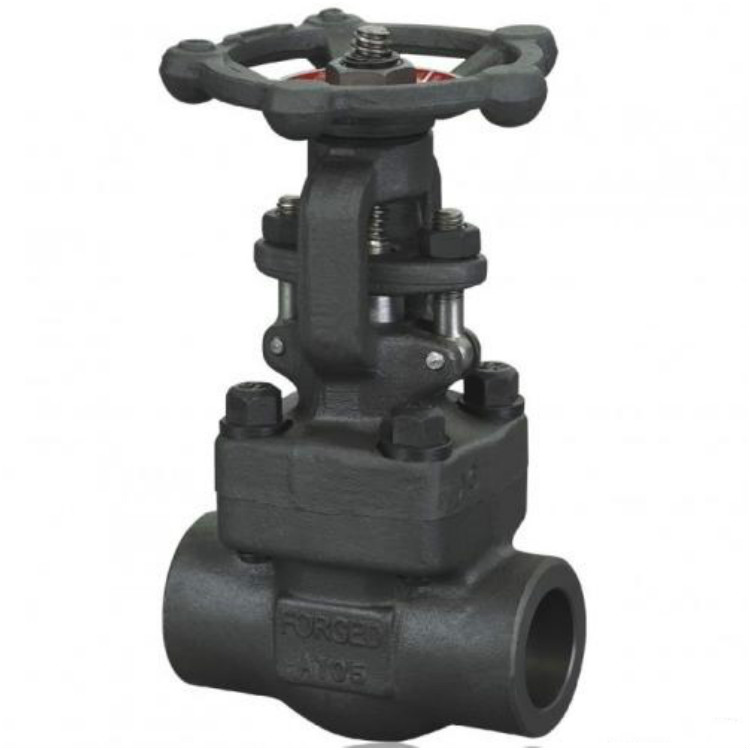

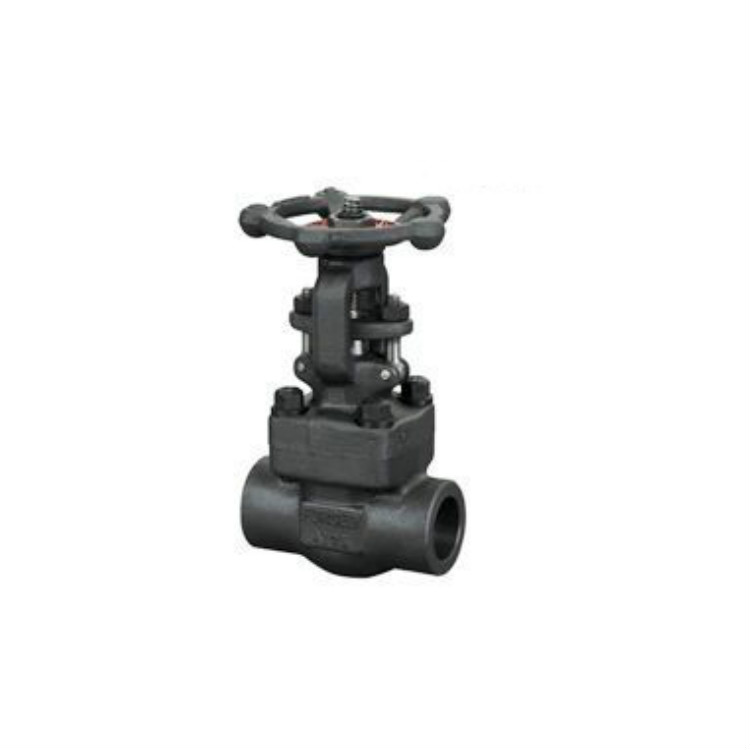

Z61Y承插焊鍛鋼閘閥Z61Y承插焊鍛鋼閘閥適用于ANSI Class 150～2500，工作溫度＜600℃的石油、化工、火力電站等各種工況的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動、氣動等。 | 產品名稱： | 承插焊鍛鋼閘閥 | 產品型號： | Z61Y | | 公稱通徑： | DN15～DN100 | 結構形式： | 閘板式 | | 公稱壓力： | 1.6Mpa～42.0Mpa/150LB-2500LB | 連接方式： | 法蘭、內螺紋、承插焊、焊接 | | 適用溫度： | -20ºC～+150ºC～425ºC～550ºC | 驅動方式： | 手動、傘齒輪、電動、氣動、液動 | | 閥體材質： | 鍛鋼、鍛不銹鋼、A105、A182、F22、F304 | 制造標準： | 國標GB、德國DIN、美國API、ANSI | | 適用介質： | 水、油、蒸汽 | 生產廠家： | 上海劍閥閥門有限公司 |
產品說明Z61Y承插焊鍛鋼閘閥適用于ANSI Class 150～2500，工作溫度＜600℃的石油、化工、火力電站等各種工況的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動、氣動等。引用標準設計與制造：API 600結構長度：ANSI B 16.10壓力溫度等級：ANSI B 16.34試驗與檢驗：API 598 設計形式高壓鍛鋼閘閥有三種體蓋連接設計形式。第一種是體蓋螺栓連接鍛鋼閘閥，按這種連接形式設計的閥門，其閥體與閥蓋用螺栓連接，纏繞式墊片密封，優點是便于維修。第二種體蓋焊接連接鍛鋼閘閥，按這種連接形式設計的閥門，其閥體與閥蓋全焊密封，優點是無外泄漏。第三種是壓力自緊式閥蓋鍛鋼閘閥，按這種連接形式設計的閥門，其閥體與閥蓋用螺蚊連接，內壓自密封環密封，優點是內部壓力越大，其密封性能越好。結構特點1.產品設計制造按API標準，密封可靠，性能優良、能與進口設備配套使用。2.600Lb以上閘板與閥座密封采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，耐腐蝕，抗擦傷性能好、使用壽命長3.閥桿經調質和表面氮化處理，有良好的抗腐蝕性和抗擦傷性。4.采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。5.閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。6.1500LB、2500LB中腔采用壓力自緊式密封結構。密封性能隨內壓升高而升高，可靠性高。7.倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠，填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行。標準材質明細表| 序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | | Type A105N | Type F22 | Type F304(L) | Type F316(L) | | 1 | 閥體 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | | 2 | 閥座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | | 3 | 閘板 | A182 F430 | A182 F304 | A182 F304(L) | A182 F316(L) | | 4 | 閥桿 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) | | 5 | 墊片 | 316夾柔性石墨 | 316夾PTFE | | 6 | 閥蓋 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) | | 7 | 閥蓋螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | | 8 | 圓柱銷 | A276 420 | A276 304 | | 9 | 填料壓套 | A276 410 | A182 F304(L) | A182 F316(L) | | 10 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | | 11 | 填料壓板 | A105 | A182 F304 | | 12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | | 13 | 閥桿螺母 | A276 420 | | 14 | 鎖緊螺母 | A194 2H | A194 4 | A194 8 | A194 8M | | 15 | 銘牌 | SS | | 16 | 手輪 | A197 | | 17 | 潤滑墊片 | A273 431 | | 18 | 填料 | 柔性石墨 | PTFE | | 適用介質 | 水、蒸汽、油品等 | 水、蒸氣、油品等 | 硝酸、醋酸等 | | 適用溫度 | -29°C～425°C | -29°C～550°C | -29°C～200°C |
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。CS=碳鋼；AS=合金鋼；SS=不銹鋼；主要連接尺寸及重量| NPS | 縮徑 | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | | | 全徑 | | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | | L | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | | H開 | 158 | 158 | 169 | 197 | 236 | 246 | 283 | 330 | | W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | | 重量 | 螺栓式 | 2.1 | 2.0 | 2.3 | 4.3 | 5.9 | 6.9 | 11.1 | 15.2 | | 焊接式 | 1.8 | 1.7 | 2.0 | 3.8 | 5.1 | 6.1 | 10.2 | 14.2 |
