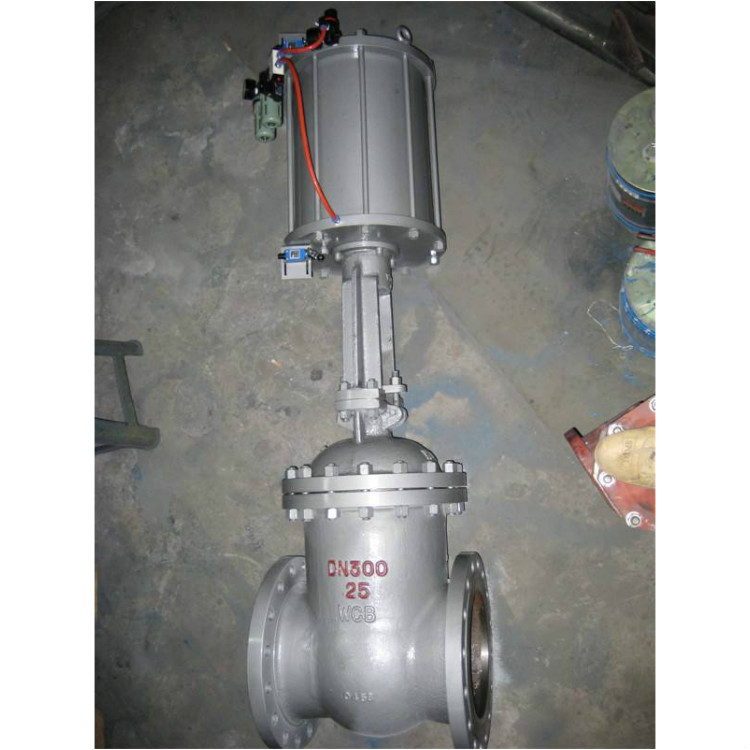

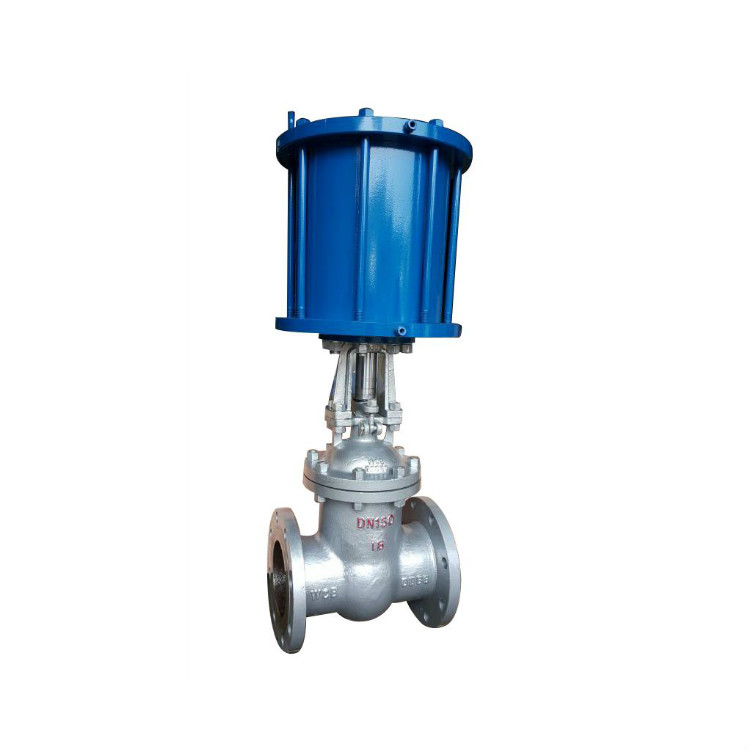

Z641H氣動閘閥概 述
新系列氣動活塞式閘閥以下簡稱閘閥），由于具有優良的切斷性能，故在工業領域得到廣泛應用。公稱壓力有1.6、6.4MPa，口徑由40至600mm，溫度范圍為-196℃至500℃。
氣動閘閥特 點
- 閘閥的執行機構具有正、反兩種作用功能，故閥的開、關方式有氣開、氣關兩種作用方式。 閘閥采用金屬接觸式獨特結構、動作可靠，具有極高的切斷性能，比常規的切斷閥優越。允許泄漏量達到10-8×KV。 使用范圍廣，溫度可由-196℃至500℃，口徑小至40mm，大至600mm. 閥座有平行、60°V型切口和90°V型切口三種，適應不同使用場合需要。
- 閥體可用夾套形式保溫，用以介質冷卻后易堵塞，凝結或結焦場合使用。
氣動閘閥選用材料
- 閥體、閥蓋：ZG230-450 閥板：1Cr18Ni9Ti堆焊司太萊合金 閥桿：1Cr18Ni9Ti 閘板：1Cr18Ni9Ti堆焊司太萊合金 氣缸：無縫鋼管 活塞：鑄鋁合金 密封圈：耐油O型橡膠
- 墊料：聚四氟乙烯，柔性石墨
氣動閘閥主要技術參數
公稱通徑DN(mm) | 40 | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
額定流量系數KV | 170 | 270 | 510 | 940 | 1400 | 2200 | 3500 | 8500 | 9600 | 13000 | 17000 | 55000 | 27000 | 38000 |
公稱壓力PN(Mpa) | 1.6 6.4 |
活塞直徑D(mm) | 120 | 160 | 280 | 360 | 420 | 540 |
操作壓力P(Mpa) | 0.3~0.5 |
介質溫度t(℃) | 標準：-20~250 高溫：250~500 低溫：-196~-20 |
允許泄漏量 | 10-8×KV |
流量特性 | 近似直線 |
動作方式 | 繼續、連續（配閥門定位器） |
| | | | | | | | | | | | | | | | | | |
氣動閘閥允許壓差
DN(mm) P(Mpa) D(m) | 40 | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
120 | 0.3 | 1.95 | 1.18 | | | | | | | | | | | | |
| 0.4 | 3.08 | 2.03 | | | | | | | | | | | | |
| 0.5 | 1.06 | 2.88 | | | | | | | | | | | | |
160 | 0.3 | | | 1.35 | 0.93 | 0.63 | | | | | | | | | |
| 0.4 | | | 2.04 | 1.46 | 0.99 | | | | | | | | | |
| 0.5 | | | 2.04 | 1.99 | 1.35 | | | | | | | | | |
280 | 0.3 | | | | | | 1.65 | 1.02 | 0.67 | | | | | | |
| 0.4 | | | | | | 2.04 | 1.50 | 1.00 | | | | | | |
| 0.5 | | | | | | 2.04 | 1.96 | 1.14 | | | | | | |
360 | 0.3 | | | | | | | | | 0.77 | 0.57 | | | | |
| 0.4 | | | | | | | | | 1.13 | 0.87 | | | | |
| 0.5 | | | | | | | | | 1.20 | 0.92 | | | | |
420 | 0.3 | | | | | | | | | | | 0.65 | 0.50 | | |
| 0.4 | | | | | | | | | | | 0.97 | 0.75 | | |
| 0.5 | | | | | | | | | | | 1.29 | 1.00 | | |
540 | 0.3 | | | | | | | | | | | | | 0.74 | 0.49 |
| 0.4 | | | | | | | | | | | | | 1.09 | 0.74 |
| 0.5 | | | | | | | | | | | | | 1.44 | 0.98 |
氣動閘閥連接尺寸參數
DN | PN | L | H | h | A | C | G(kg) |
40 | PN16 | 250 | 675 | 255 | 120 | 200 | 29 |
PN64 | 31 |
50 | PN16 | 250 | 685 | 255 | 120 | 200 | 32 |
PN64 | 40 |
80 | PN16 | 280 | 800 | 340 | 120 | 200 | 42 |
PN64 | 310 | 160 | 240 | 52 |
100 | PN16 | 300 | 850 | 370 | 120 | 200 | 80 |
PN64 | 350 | 160 | 240 | 90 |
125 | PN16 | 325 | 1020 | 415 | 120 | 200 | 95 |
PN64 | 400 | 160 | 240 | 105 |
150 | PN16 | 350 | 1085 | 455 | 160 | 240 | 110 |
PN64 | 450 | 280 | 360 | 130 |
200 | PN16 | 400 | 1195 | 515 | 160 | 240 | 215 |
PN64 | 500 | 280 | 360 | 275 |
250 | PN16 | 450 | 1460 | 580 | 160 | 240 | 320 |
PN64 | 550 | 280 | 360 | 380 |
300 | PN16 | 500 | 1575 | 645 | 280 | 360 | 440 |
PN64 | 600 | 360 | 500 |
350 | PN16 | 550 | 1890 | 810 | 280 | 360 | 520 |
PN64 | 650 | 360 | 440 | 580 |
400 | PN16 | 600 | 2070 | 900 | 360 | 440 | 850 |
PN64 | 700 | 420 | 500 | 910 |
450 | PN16 | 650 | 2350 | 975 | 360 | 440 | 890 |
PN64 | 750 | 420 | 500 | 1000 |
500 | PN16 | 700 | 2500 | 1073 | 360 | 440 | 950 |
PN64 | 800 | 540 | 620 | 1200 |
600 | PN16 | 750 | 2930 | 1302 | 360 | 440 | 1100 |
PN64 | 850 | 540 | 620 | 1300 |
